SMD, COB, GOB и DIP: чем отличаются технологии светодиодных экранов
Светодиодные модули различаются тем, как светодиоды установлены на плате и чем они защищены. От этого зависят наименьший шаг пикселя, стойкость к ударам и влаге, равномерность изображения и ремонтопригодность. Ниже — пять технологий, которые встречаются в экранах чаще всего: DIP, SMD, GOB, COB и MIP, их сильные и слабые стороны и области применения.
DIP: отдельные светодиоды с выводами

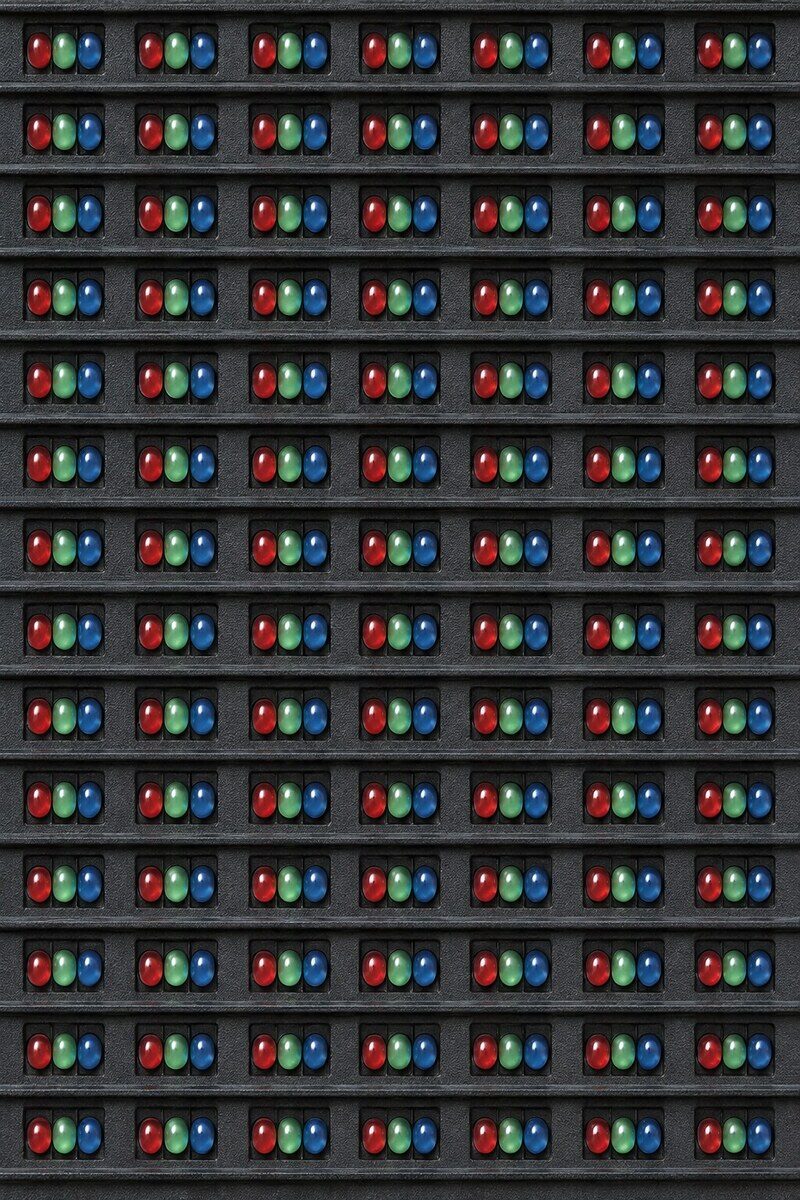

DIP (Dual In-line Package) — самая старая и простая технология. Светодиод, обычно с одним кристаллом, запрессован в пластиковый корпус с двумя длинными выводами. Выводы вставляют в отверстия печатной платы и припаивают с обратной стороны.
У DIP высокая яркость, хорошая механическая прочность и влагостойкость, такие модули хорошо отводят тепло. Поэтому их до сих пор применяют в уличных экранах с шагом от P10, где высокая детализация не нужна, а важны надёжность и яркость.
Ограничение DIP — размеры корпусов: сделать на них малый шаг пикселя невозможно. Углы обзора и равномерность цвета у DIP хуже, чем у более новых технологий.
SMD: три кристалла в одном корпусе
SMD (Surface Mounted Device) — самый распространённый тип светодиодов в экранах. Красный, зелёный и синий кристаллы помещены в один компактный корпус — он и образует пиксель, — который припаивают прямо на поверхность платы.
SMD позволяет размещать пиксели плотно: экраны на этих светодиодах делают с шагом примерно от P1. Цветопередача хорошая, углы обзора широкие. Технология массовая, поэтому соотношение цены и качества у неё оптимальное.
Слабое место SMD — открытые светодиоды. Их легко повредить ударом или при неаккуратном обращении, а влага и пыль со временем могут вывести их из строя.
В каталоге на SMD собраны, например, модули Dahua 320 × 160 мм — интерьерные с шагом от P1,25 и уличные до P10 — и кабинетные экраны BOE серии BTQ.
GOB: SMD под слоем смолы
GOB (Glue on Board) — не отдельный тип светодиодов, а способ защиты SMD-модуля. Готовую плату с SMD-пикселями заливают прозрачной эпоксидной смолой: она заполняет промежутки между светодиодами и образует сплошное защитное покрытие.
Модуль GOB защищён от ударов, пыли, влаги и статического электричества. Экран можно протирать влажной тканью, случайно повредить его трудно. Поэтому GOB выбирают для напольных экранов, лифтов, метро и других мест, где экрана касаются или могут задеть.
GOB дороже обычного SMD. Если пиксель выходит из строя, отремонтировать его сложнее, а место ремонта может быть заметно из-за слоя смолы.
В каталоге GOB-модули есть у Qiangli (от Q1,25 до Q3) и Dahua (от P1,25 до P2,5), в том числе гибкие — для колонн и изогнутых поверхностей.
COB: кристаллы прямо на плате
В технологии COB (Chip on Board) кристаллы светодиодов монтируют непосредственно на плату, без индивидуальных пластиковых корпусов. Сверху плату или группу пикселей заливают защитным компаундом.
COB позволяет получить сверхмалый шаг пикселя — меньше 1 мм. Свет и цвет у таких экранов равномерные, угол обзора широкий. Выступающих деталей нет, поэтому поверхность устойчива к ударам; теплоотвод у COB лучше, чем у светодиодов в корпусах.
Недостаток COB — ремонт: он сложный и дорогой. При повреждении кристалла часто меняют модуль целиком или используют специальное лазерное оборудование.
В каталоге COB — интерьерные модули Dahua с шагом P0,9375 и P1,25 размером 150 × 168,75 мм и с шагом от P1,25 до P1,86 размером 320 × 160 мм, а также кабинетные экраны AET серии NX COB с шагом от P0,6.
MIP: микрокристаллы в корпусе
MIP (Micro LED in Package) — самая новая из перечисленных технологий, гибрид COB и SMD. Микрокристаллы сначала упаковывают в миниатюрные индивидуальные корпуса, похожие на SMD, но меньше, а затем монтируют эти корпуса на плату.
MIP сочетает плотность и надёжность COB с ремонтопригодностью SMD: каждый пиксель в своём корпусе, и его можно заменить, не затрагивая соседние. Технология обеспечивает высокую контрастность и энергоэффективность. Пока она новая и дорогая, производство сложное, но её считают одним из главных направлений развития экранов сверхвысокого разрешения (MicroLED). Пример в каталоге — экран AET AT55AA с шагом P0,63.
Сравнение технологий
| Технология | Шаг | Сильные стороны | Ограничения |
|---|---|---|---|
| DIP | от P10 | яркость, прочность, влагостойкость, теплоотвод | малый шаг невозможен, хуже углы обзора и равномерность цвета |
| SMD | примерно от P1 | цветопередача, широкие углы обзора, соотношение цены и качества | открытые светодиоды боятся ударов, влаги и пыли |
| GOB | как у SMD | защита от ударов, пыли, влаги и статического электричества | дороже SMD, ремонт сложнее и может быть заметен |
| COB | меньше 1 мм | равномерность цвета, стойкость к ударам, теплоотвод | сложный и дорогой ремонт |
| MIP | меньше 1 мм | плотность COB, замена отдельного пикселя, контрастность | новая и дорогая технология |
COB или SMD: что выбрать
Лучшей технологии для всех случаев нет: выбор зависит от шага пикселя, условий эксплуатации и требований к обслуживанию.
- Шаг меньше 1 мм чаще всего получают на COB и MIP.
- В диапазоне P1,2–P2,5 доступны и SMD, и GOB, и COB. SMD проще и дешевле в ремонте, COB даёт более равномерное изображение и лучше переносит удары.
- Там, где экрана касаются руками, — в лифтах, на полу, в местах с потоком людей — выбирают GOB или COB: открытые SMD-светодиоды в таких условиях легко повредить.
- Для улицы с крупным шагом подходят SMD и DIP; DIP применяют при шаге от P10, когда важнее всего яркость и прочность.
Если экран будут снимать на камеру, кроме технологии учитывают частоту обновления: для съёмки берут модули с частотой 3840 или 7680 Гц. Частота обновления — отдельная характеристика модуля: например, модули Dahua P2,5 на SMD выпускаются с частотой 1920, 3840 и 7680 Гц.
Технологию подбирают вместе с шагом пикселя. Как выбрать шаг под расстояние просмотра, рассказано в статье «Шаг пикселя светодиодного экрана: что это и какой выбрать». Экраны с модулями SMD, GOB, COB и MIP для торговых залов, витрин, переговорных и конференц-залов — на странице «Светодиодные экраны для помещений».
