/Диспетчерские и ситуационные центры

Диспетчерские и ситуационные центры под ключ

Видеостены, визуализация данных, конференц-связь и управление

Оснащение диспетчерского или ситуационного центра под ключ — это видеостена, визуализация данных, конференц-связь и управление, выполненные по единому проекту. Проектируем центр, поставляем и монтируем оборудование, выполняем пусконаладку и обучаем персонал.

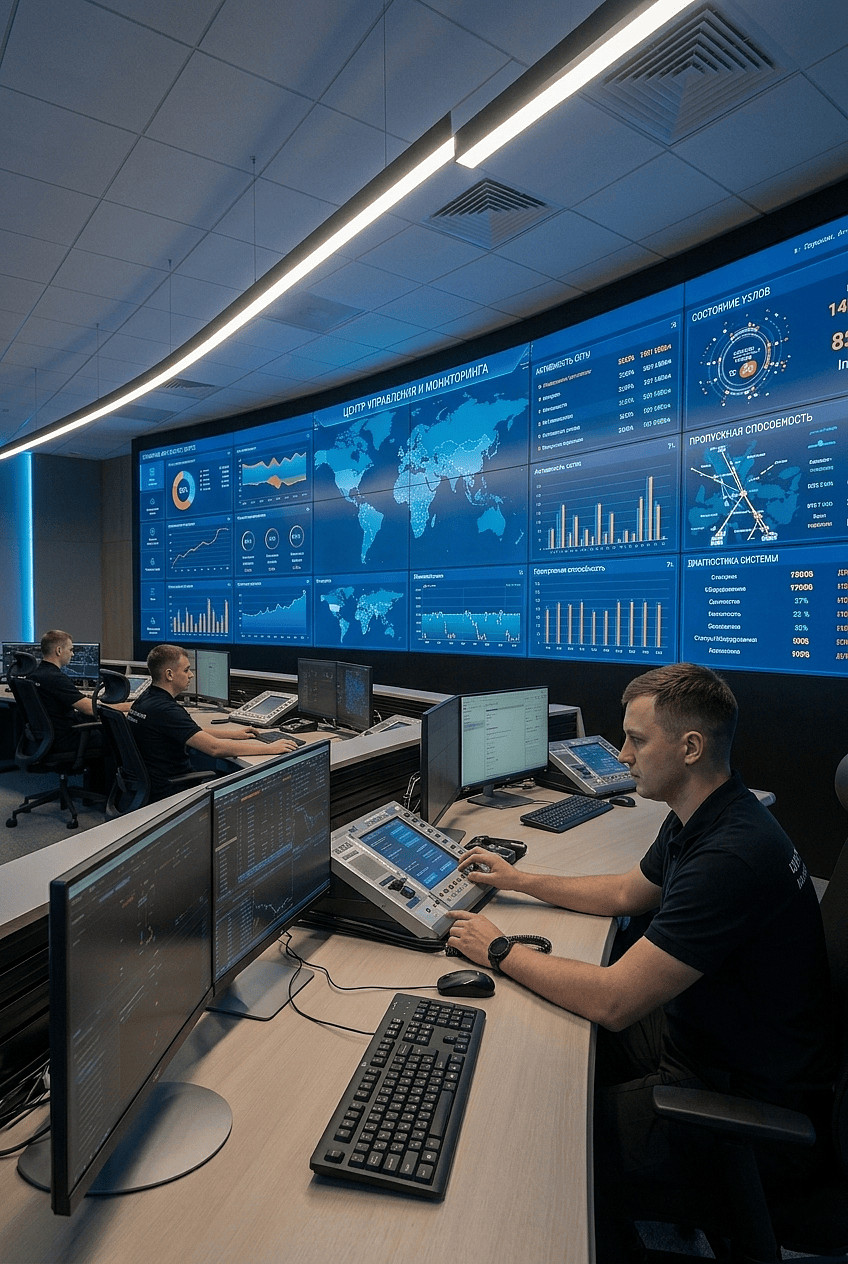

На видеостену диспетчерской выводят мнемосхемы, оперативные данные, окна нескольких источников и изображение с камер. На видеостенах диспетчерских центров Системного оператора Единой энергосистемы (СО ЕЭС) в Москве, Туле и Рязани отображаются мнемосхемы энергосистемы в реальном времени, оперативные данные и параметры сети; видеостены эксплуатируются в круглосуточном режиме. Ситуационный центр служит для анализа данных и принятия решений. В центре холдинга «Металлоинвест» установлены видеостена, системы визуализации и конференц-связи, оборудование настроено для оперативного мониторинга и управления производственными процессами.

Работаем в Москве и по всей России. Инженер бесплатно выезжает на объект, делает замеры помещения, акустики и освещённости.

Что входит в оснащение центра

Состав зависит от задач центра и размеров помещения. Определяем его по замерам и техническому заданию.

Видеостена

ЖК-панели диагональю от 46 до 75 дюймов со швом от 0,88 мм, рассчитанные на круглосуточную работу. Раскладку 2 × 2, 3 × 3 и больше подбираем под помещение и расстояние просмотра.

Контроллер видеостены

Распределяет изображение между панелями: одно на всю стену, несколько окон или отдельный источник на каждой панели. Число выходов равно числу панелей, число входов — числу одновременно выводимых источников.

Мнемосхемы и данные

Визуализация мнемосхем в реальном времени, отображение оперативных данных и параметров сети, интеграция с существующей инфраструктурой заказчика.

Конференц-связь

Видеоконференцсвязь для совещаний с удалёнными участниками. Систему конференц-связи мы смонтировали в ситуационном центре холдинга «Металлоинвест».

Камеры видеонаблюдения

Установка и настройка камер видеонаблюдения — как в пресс-центре и ситуационном центре Волгоградской области.

Звук

Потолочная акустика, настроенная на чёткое и равномерное звучание по всему залу, — как в пресс-центре и ситуационном центре Волгоградской области.

Управление

Сценарии для видеостены и остальных систем центра: управление всеми системами с одной панели. Обучаем сотрудников заказчика.

Диспетчерские тренажёры

Шесть проекторов для визуализации взлётно-посадочной полосы в диспетчерском тренажёре, калибровка и интеграция с тренажёрным комплексом — как в Ульяновском институте гражданской авиации.

Видеостена для диспетчерской

Видеостену диспетчерской собирают из профессиональных ЖК-панелей с узкой рамкой. У панелей из нашего каталога шов — от 0,88 до 3,9 мм, яркость — 400–⁠700 кд/⁠м². Оператор работает в нескольких метрах от стены и читает мелкие подписи на схемах, поэтому здесь полезна плотность пикселей ЖК-панелей: у панели 55 дюймов с разрешением Full HD шаг пикселя составляет около 0,63 мм, а видеостена 3 × 3 из таких панелей занимает около 3,6 × 2,0 м и имеет разрешение 5760 × 3240 пикселей. При отказе панель заменяют целиком. После монтажа панели калибруют по яркости и цвету, чтобы изображение на видеостене было однородным.

Светодиодный экран выбирают, когда изображение должно быть цельным, без швов, или когда размер и форма не укладываются в сетку панелей. Если однозначного ответа нет, рассчитываем оба варианта для одного размера и разрешения и сравниваем их по составу оборудования. Пример видеостены из ЖК-панелей — ФНС России: основная видеостена собрана из 24 профессиональных панелей. Различия технологий описаны в статье «Видеостена или LED-экран: чем отличаются и что выбрать».

Состав работ

1 / шаг
Бесплатный выезд инженера, замеры помещения, акустики и освещённости, техническое задание
2 / шаг
Техническое решение, структурные схемы и спецификация оборудования, 3D-визуализация расстановки — по запросу
3 / шаг
Рабочая документация, поставка оборудования и доставка на объект
4 / шаг
Монтаж видеостены, прокладка кабельных трасс, интеграция в существующую инфраструктуру заказчика
5 / шаг
Юстировка и калибровка видеостены, пусконаладка, программирование системы управления, испытания по программе и методике (ПМИ)
6 / шаг
Исполнительная и эксплуатационная документация, обучение персонала, гарантийное и постгарантийное обслуживание

С каким оборудованием работаем

Samsung · LG · BOE · Philips · Hikvision · ИКАР · Digibird · Infobit iWall · INTREND · Jupiter Systems

Центры, которые мы оснастили

Связанные решения

Оборудование и услуги

Статьи по теме

Вопросы об оснащении центров

Какую видеостену выбрать для диспетчерской?+
Для диспетчерских и ситуационных центров уместна видеостена из ЖК-панелей: на неё выводят схемы, таблицы и окна источников, а смотрят с нескольких метров. Панели рассчитаны на круглосуточную работу. Светодиодный экран выбирают, если изображение должно быть цельным или размер не укладывается в сетку панелей. Для одного размера и разрешения рассчитываем оба варианта.
Из чего состоит оснащение ситуационного центра?+
Основа — видеостена, системы визуализации и конференц-связи; состав дополняют звук, камеры и система управления. В пресс-центре и ситуационном центре Волгоградской области, например, установлены видеостена, камеры видеонаблюдения, потолочная акустика, трибуна делегата, стол президиума и конгресс-система.
Подключаете видеостену к существующей инфраструктуре заказчика?+
Да. Видеостены СО ЕЭС мы интегрировали в существующую инфраструктуру, видеостены ФНС России — в существующую ИТ-инфраструктуру.
Можно заменить видеостену в работающем помещении?+
Да. В здании ФНС России мы демонтировали старую видеостену и смонтировали две новые, сохранив работоспособность помещения.
Оснащаете диспетчерские тренажёры?+
Да. В Ульяновском институте гражданской авиации мы смонтировали и откалибровали шесть проекторов, которые показывают взлётно-посадочную полосу в комплексном диспетчерском тренажёре «Эксперт» с «Вышкой», и выполнили интеграцию с тренажёрным комплексом.
Делаете проект диспетчерского центра?+
Да. Проект включает техническое задание, структурные схемы и спецификацию, рабочую документацию, программу и методику испытаний; после монтажа выпускаем исполнительную и эксплуатационную документацию.
Работаете с предприятиями энергетики и промышленности?+
Да, работаем с государственными и коммерческими организациями. Для СО ЕЭС выполнены видеостены диспетчерских центров, для холдинга «Металлоинвест» — ситуационный центр.
Сколько стоит оснащение диспетчерского центра?+
Зависит от размера помещения, раскладки видеостены и состава оборудования. Считаем после обследования — инженер выезжает бесплатно — или по размерам и фото помещения.
Работаете за пределами Москвы?+
Да, по всей России — от Калининграда до Владивостока. Видеостены диспетчерских центров мы смонтировали в Москве, Туле и Рязани.

Рассчитаем оснащение центра

Опишите помещение: размеры, число рабочих мест, какие данные нужно выводить на видеостену. Стоимость считаем после обследования — инженер выезжает бесплатно — или по размерам и фото помещения.
