Видеостена или LED-экран: чем отличаются и что выбрать
Большое изображение в зале, диспетчерской или холле получают двумя способами: собирают видеостену из ЖК-панелей или светодиодный экран из модулей. Оба варианта модульные, но устроены по-разному, и от этого зависят швы, разрешение, яркость, размер и обслуживание. Ниже рассмотрено, чем различаются ЖК-видеостена и LED-экран и в каких задачах уместен каждый вариант.
Как устроена видеостена
Видеостену собирают из профессиональных ЖК-панелей с узкой рамкой. Панели устанавливают рядами — 2 × 2, 3 × 3 и больше — на настенные крепления или стойки. В каталоге панели для видеостен имеют диагональ от 46 до 75 дюймов, чаще всего 55 дюймов; у большинства моделей разрешение Full HD, у части — 4K. Такие панели рассчитаны на круглосуточную работу.
Каждой панели нужен свой сигнал, поэтому между источниками и стеной ставят контроллер видеостены. Он растягивает картинку на всю стену, раскладывает по ней окна нескольких источников или отдаёт каждой панели отдельный источник. Выходов у контроллера столько же, сколько панелей: четыре для стены 2 × 2, девять для 3 × 3, шестнадцать для 4 × 4. Модели — в разделе «Контроллеры видеостен».
Основной параметр панели — ширина шва, то есть суммарная ширина рамок двух соседних панелей. В каталоге есть панели со швом 0,88 мм, 1,7–1,8 мм, 3,5 и 3,9 мм. Чем уже шов, тем меньше рамки делят изображение.
Как устроен LED-экран
Светодиодный экран собирают из модулей — плат с распаянными светодиодами. Модули устанавливают в кабинеты или на металлический каркас, сигнал на них передают приёмные карты, а изображение раздаёт контроллер, который подбирают по числу пикселей экрана. Модули стыкуются без рамок, поэтому изображение на экране сплошное. Подробнее о таких экранах — на странице «Светодиодные экраны для помещений».
Швы и сплошное изображение
Шов — главное различие между технологиями. Он остаётся и при ширине 0,88 мм: тонкие линии делят изображение на прямоугольники по числу панелей. Если на стену выводят схемы, таблицы и окна источников и окна раскладывают по сетке панелей, шов проходит между окнами. Если на всю стену выводят одну картинку — видео, презентацию, изображение с камер, — шов пересекает изображение, в том числе лица и текст.
У светодиодного экрана швов нет. Поэтому LED-экран выбирают там, где изображение должно быть цельным: на сцене, в конференц-зале с экраном во всю стену, в холле.
Разрешение и расстояние просмотра
У ЖК-панели высокая плотность пикселей. Панель 55 дюймов с разрешением Full HD имеет ширину около 1211 мм: на один пиксель приходится примерно 0,63 мм. Видеостена 3 × 3 из таких панелей занимает около 3,6 × 2,0 м и даёт 5760 × 3240 точек.
Светодиодный экран того же размера с шагом 1,25 мм даёт около 2900 × 1640 точек — вдвое меньше по каждой стороне. Чтобы сравняться с видеостеной по разрешению, нужен шаг около 0,6 мм. Такие экраны выпускают — например, кабинеты AET с шагом 0,63 мм на технологии MIP, — но чем мельче шаг, тем дороже экран.
Нужное разрешение зависит от расстояния. Оператор диспетчерской работает в нескольких метрах от стены и читает мелкие подписи на схемах — здесь плотность пикселей ЖК-панелей полезна. Зал смотрит экран с 5–10 м: с такого расстояния изображение на шаге P2,5–P4 воспринимается сплошным, и более высокое разрешение зритель не различит. Как подобрать шаг под расстояние, рассказано в статье «Шаг пикселя светодиодного экрана: что это и какой выбрать».
Яркость, контрастность и угол обзора
У панелей для видеостен в каталоге яркость 400–700 кд/м² и контрастность от 1000:1 до 1400:1. Интерьерным светодиодным экранам нужна яркость 800–1500 кд/м², а контрастность в паспортах экранов из каталога — от 4000:1 до 35 000:1: чёрный цвет на светодиодном экране — это выключенные светодиоды. В зале с ярким светом или напротив окон это преимущество LED-экрана.
Видеостены из каталога рассчитаны на помещение. Для улицы применяют светодиодные экраны с яркостью 5000–10 000 кд/м² и защитой от влаги и пыли IP65 и выше.
По углу обзора преимущество у ЖК-панелей: в паспортах указано 178° по горизонтали и вертикали. У светодиодных модулей из каталога угол обзора по горизонтали — от 140 до 170°.
Размер, форма и пропорции
Размер видеостены кратен размеру панели. Стена 2 × 2 из панелей 55 дюймов имеет размер около 2,4 × 1,4 м, стена 3 × 3 — около 3,6 × 2,0 м, а пропорция остаётся 16:9. Многие панели можно устанавливать вертикально, но шаг изменения размера — всё равно целая панель.
Светодиодный экран собирают из модулей 320 × 160 мм или кабинетов, поэтому его размер подбирают под стену с точностью до модуля. Из кабинетов собирают изогнутые и угловые экраны, из гибких модулей — экраны на колоннах.
Есть и промежуточный вариант — светодиодные кабинеты в формате ЖК-панели. Кабинеты AET AT55 размером 1209 × 680 мм повторяют габариты 55-дюймовой панели и выпускаются с шагом 1,26 мм на COB и 0,63 мм на MIP. Кабинеты 600 × 337,5 мм с соотношением сторон 16:9 выпускают Samsung, AET и BOE. Из них собирают стену привычного для видеостены формата, но без швов. Модели — на страницах AET и Samsung в каталоге.
Обслуживание
Вышедшую из строя панель видеостены меняют целиком. После монтажа панели калибруют по яркости и цвету, чтобы стена выглядела единым экраном.
В светодиодном экране меняют отдельный модуль. Модули с передним обслуживанием снимают с лицевой стороны, без доступа к экрану сзади, поэтому такой экран можно установить вплотную к стене. В комплект экрана закладывают запасные модули. Яркость и цвет LED-экрана тоже калибруют при пусконаладке. Как заменяют модули, приёмные карты и блоки питания, — на странице «Ремонт и обслуживание светодиодных экранов».
Что выбрать
| Параметр | ЖК-видеостена | LED-экран |
|---|---|---|
| Швы | 0,88–3,9 мм между панелями | нет |
| Плотность пикселей | около 0,63 мм на пиксель у панели 55″ Full HD | по шагу: от P0,6 до P4 в помещении |
| Яркость | 400–700 кд/м² | 800–1500 кд/м² в помещении, 5000–10 000 на улице |
| Контрастность | 1000:1–1400:1 | 4000:1–35 000:1 |
| Угол обзора | 178° | 140–170° |
| Размер | кратен панели, пропорция 16:9 | кратен модулю или кабинету, любая форма |
| Замена при отказе | панель целиком | модуль |

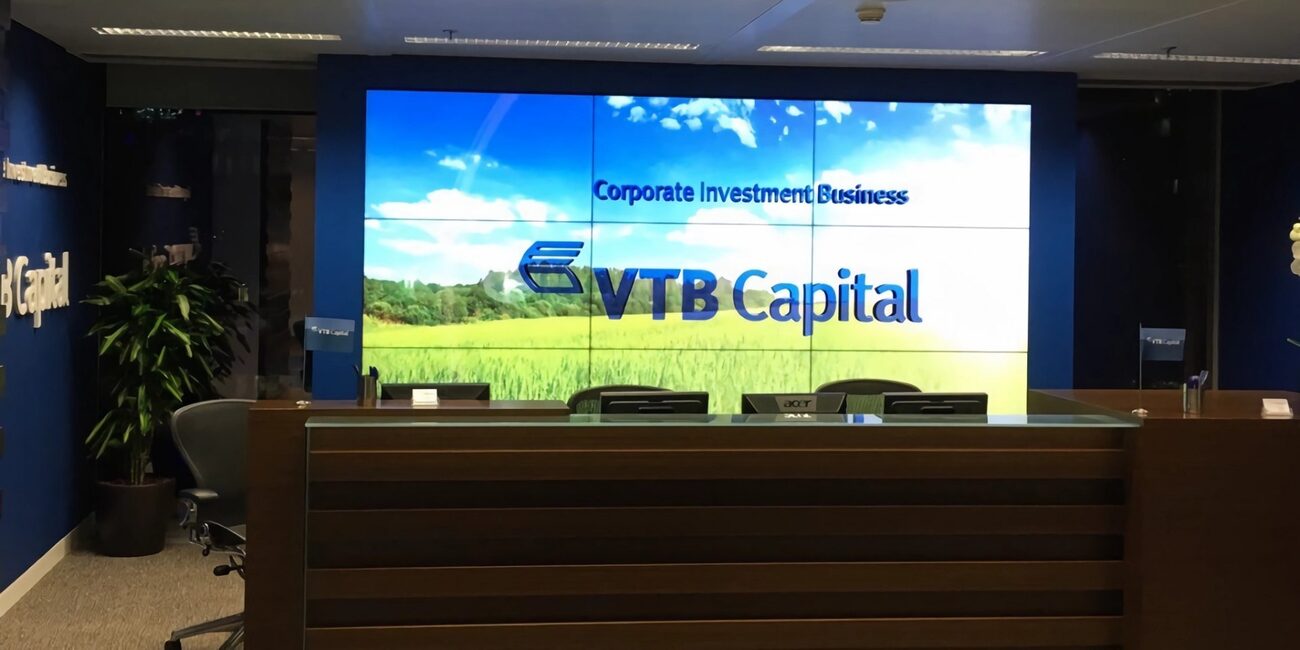

Видеостена из ЖК-панелей уместна в диспетчерских и ситуационных центрах, где на стену выводят схемы, таблицы и окна источников, а смотрят на неё с нескольких метров. Такие видеостены мы монтировали в здании ФНС России — основная собрана из 24 видеостенных панелей — и в штаб-квартире ВТБ Капитал. Об оснащении таких помещений — на странице «Диспетчерские и ситуационные центры».
LED-экран выбирают, когда изображение должно быть цельным и крупным: сцена, конференц-зал, холл, торговый зал, улица. Он же нужен, если размер или форма не укладываются в сетку панелей.
Если однозначного ответа нет, оба варианта считают для одного размера и разрешения и сравнивают по составу: панели, крепления и контроллер видеостены — с модулями или кабинетами, контроллером, приёмными картами, питанием и металлоконструкцией. Панели и контроллеры — в разделе «Видеостены», светодиодный экран для зала — на странице «Светодиодные экраны для актовых и конференц-залов», оснащение зала целиком — «Оснащение конференц-залов».
